Графіка архітектурна

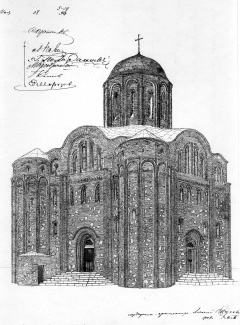

О. Щусєв. Штрихове перспективне зображення проекту реставрації Василівської церкви у м. Овручі, 1908

Гра́фіка архітекту́рна — сукупність зображувальних засобів фіксації об’єктів архітектури: будівель, споруд, їх комплексів, ансамблів, частин, фрагментів.

Використовується як у проектуванні для фіксації архітектурного задуму на всіх стадіях (ескіз, проект, робоча і технічна документація), так і для фіксації та дослідження існуючих об’єктів архітектури. При цьому застосовують всі прийоми, засоби і матеріали графічного мистецтва, а також нормовані й ненормовані види креслеників: ортогональні проекції планів (зокремагенеральних планів територій), фасадів, розрізів; перспективні зображення; аксонометричні зображення (зокрема аксонометричні розрізи); розгортки і панорами. Архітектурна графіка може бути штриховою (лінійною) і тональною (відмивка з застосуванням китайської туші, акварельних і гуашевих фарб).

З кінця 20 ст. розрізняють архітектурну графіку класичну і цифрову (комп’ютерну). Класична оперує традиційними матеріалами, засобами і техніками: папір, калька, туш, акварельні й гуашеві фарби, олівець, перо, пензель, рапідограф, фломастер, гелева ручка. Цифрова використовує для досягнення того ж результату комп’ютерні технології створення і зберігання зображень з можливістю їх перегляду на екрані та роздруку на принтері чи плотері.

Невід’ємним атрибутом фаху архітектора є володіння всіма техніками архітектурної графіки для створення художньо досконалих зображень, які можуть набувати значення самостійних творів мистецтва. Великими майстрами архітектурної графіки були архітектори Й.-Б. Фішер фон Ерлах, Ф. Б. Растреллі, Дж. Кваренгі, О. Щусєв, І. Фомін, В. Кричевський, А. Добровольський, В. Єжов.

Галерея

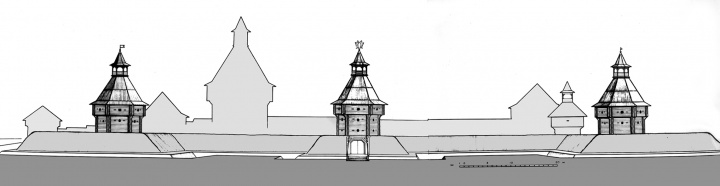

Панорамна розгортка укріплень серед. 17 ст. м. Путивля. Реконструкція і кресленик В. В. Вечерського

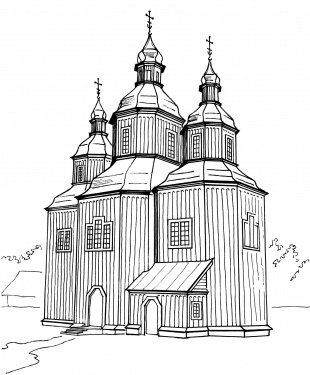

Штрихове перспективне зображення Миколаївської церкви у с. Городищі Корюківського району Чернігівської області у первісному вигляді

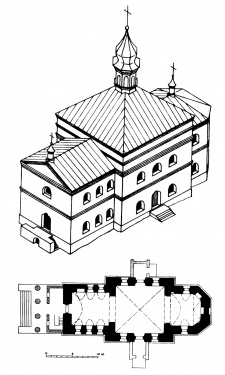

Аксонометрія загального вигляду на 1-й етап будівництва і ортогональна проекція плану Михайлівської церкви у с. Великому Листвені Чернігівського району Чернігівської області

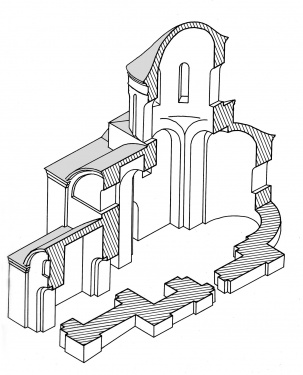

Аксонометричний розріз Іллінської церкви в Чернігові у первісному вигляді

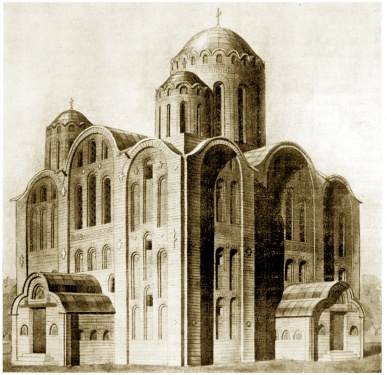

Тональне перспективне зображення (відмивка) Церкви Спаса на Берестові у м. Києві у первісному вигляді. Реконструкція Ю. Асєєва, В. Харламова

Література

Зайцев К. Графика и архитектурное творчество. Москва : Стройиздат, 1979. 160 с.
Мардер А. П., Євреїнов Ю. М., Пламеницька О. А. та ін. Архітектура: короткий словник-довідник. Київ : Будівельник, 1995. 333 с.
Радченко А. О., Усачова О. Ю. Основи архітектурної графіки. Харків : Харківський Національний Університет Міського Господарства ім. О. М. Бекетова, 2018. 247 с.
