Розріз будинку архітектурний

Ро́зріз буди́нку архітекту́рний — вид архітектурного кресленика в ортогональній проєкції.

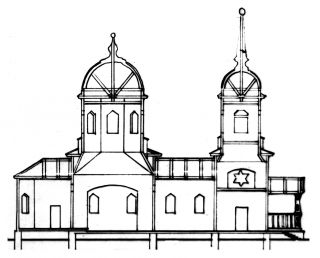

Поздовжній розріз Миколаївської церкви у с. Гутах Конотопського району Сумської області

Кресленик розрізу об’єкта архітектури (будинку, споруди, їхньої частини, архітектурної деталі) виконують як проєкцію на вертикальну площину, яка його перерізає і яку умовно вважають прозорою. У проєктуванні об’єкта архітектури та його графічній фіксації розрізи є одними з основних обов’язкових креслеників. Їх зазвичай виконують у тому самому масштабі, що й кресленики планів і фасадів (1 : 100, 1 : 50, іноді 1 : 200, 1 : 25).

Найінформативнішими вважають два основні розрізи — поздовжній і поперечний. Комплект креслеників робочої документації на будівництво, реконструкцію, реставрацію споруди містить стільки розрізів, скільки потрібно для фіксації повної інформації про вертикальні параметри і зв’язок окремих частин і елементів споруди. На розрізах показують перерізані умовною вертикальною площиною тримальні та огороджувальні конструкції з позначенням їхніх горизонтальних і вертикальних розмірів. Зображують також усі видимі елементи — вікна, двері, меблі, устаткування, інші видимі елементи інтер’єру як проєкцію на ту ж саму умовну вертикальну площину. Демонстраційні кресленики обмежують двома основними розрізами (поздовжнім і поперечним), виконаними по найбільш значущій частині споруди (сходовій клітці, залі, інших основних приміщеннях).

Поздовжній розріз Михайлівської церкви у с. Ображіївці Шосткинського району Сумської області

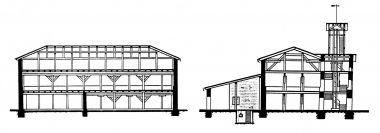

Поздовжній і поперечний розрізи споруди зерносховища «Білий амбар» виробничого комплексу економії Л. Кеніга у м. Тростянці Охтирського району Сумської області (зруйновано російськими окупантами у 2022)

Література

Мардер А. П., Євреїнов Ю. М., Пламеницька О. А. та ін. Архітектура: короткий словник-довідник. Київ : Будівельник, 1995. С. 243-244.

Автор ВУЕ

В. В. Вечерський
