Ватметр
Ватме́тр (від ват і грец. μετρεω — вимірюю) — прилад для вимірювання потужності електричної (у ватах), яку споживає ділянка електричного кола.
Види
За типом відтворення показників ватметри класифікують на аналогові й цифрові; за призначенням — побутові і промислові. За принципом роботи розрізняють ватметри з електродинамічною, феродинамічною, індукційною, електростатичною, тепловою, термоелектричною, детекторною вимірювальною системами.

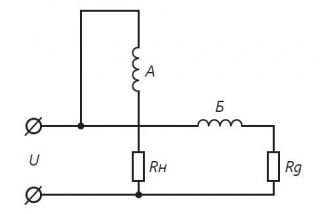

Найпоширеніщим є ватметр електродинамічної вимірювальної системи із двох котушок індуктивності (шпуль): одну вмикають у коло послідовно, а другу — разом із додатковим електричним опором паралельно навантаженню. Показники електродинамічного ватметра пропорційні добуткові величин електричного струму і напруги за вимірювання потужності постійного струму; на чисто активному навантаженні — змінного струму у відносно широкому діапазоні частот (близько 100 Гц). У вимірюваннях повної потужності змінного струму покази електродинамічного ватметра пропорційні не тільки струму й напрузі, а й косинусу фазового зсуву між ними. Для уникнення впливу зовнішніх магнітних полів чутливі електродинамічні ватметри роблять у вигляді астатичних систем: дві нерухомі котушки розташовують одна над одною і створюють протилежні взаємокомпенсуючі напруженості поля, дві інші рухомі котушки розміщують на одній осі. Інколи застосовують магнітний екран.
Широко використовують ватметри електродинамічної системи із залізом у міряльному механізмі (ватметри феродинамічної міряльної системи).
Ватметри індукційної міряльної системи застосовують лише для змінного струму і переважно як щитові прилади. Їхні покази залежать від частоти і форми кривої напруги і струму.
Потужності у колах високої напруги міряють ватметри електростатичної, у колах підвищених і високих частот — теплової, термоелектричної і детекторної міряльної систем.
В електричне коло високої напруги ватметри вмикають через вимірювальні трансформатори (напруги і струму), що зумовлює безпеку і більший діапазон вимірювань.
Потужності трифазного струму зі симетричним навантаженням міряють трифазним ватметром, що конструктивно не відрізняється від однофазного, однак має іншу шкалу — відповідну потрібній потужності.
У колах із несиметричним навантаженням використовують ватметр із двох однофазних вимірювачів із рухомою частиною на спільній осі.
Застосування
Ватметри широко застосовують у лабораторних вимірюваннях, наукових дослідженнях, повсякденні (наприклад, для моніторингу споживання електроенергії в побутових приладах), для діагностики й обслуговування електрообладнання.
Література
Гуржій А. М., Мещанінов С. К., Нельга А. Т. та ін. Електротехніка та основи електроніки. Київ : Літера ЛТД, 2020. 288 с.
