Варіометр

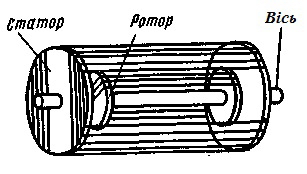

Варіометр зі змінною взаємоіндукцією

Варіо́метр (від лат. vario — змінюю і грец. μετρεω — вимірюю) — котушка (шпуля) зі змінною індуктивністю для настроювання частотних коливальних контурів.

Характеристика

Для забезпечення змінної індуктивності варіометр виготовляють з двох котушок, одна з яких (ротор) рухома та обертається навколо вісі, а інша (статор) нерухома. Залежно від взаємного розташування і при послідовному ввімкненні індуктивність котушок змінюється в межах від [math]L = L_1 + L_2 + 2M[/math] до [math]L = L_1 + L_2 – 2M[/math], де [math]M[/math] — взаємоіндуктивність котушок, яка не перевищує 0,01 Гн.

Плавної зміни індуктивності в широких межах досягають такими способами:

• плавною зміною числа витків одношарової циліндричної шпулі за допомогою ролика або щітки, які ковзають по поверхні;
• зміною взаємної індукції між двома шпулями, одна з яких нерухома, з’єднаними послідовно або паралельно;
• переміщенням введеного в шпулю магнітного або немагнітного осердя;
• зміною магнітної проникності магнітного осердя за рахунок домагнетування.

Для зменшення впливу на індуктивність варіометра зовнішнього магнітного поля в його котушці застосовується статична міряльна система, згідно з якою варіометр складається з чотирьох нерухомих і двох рухомих плоских котушок. У цьому випадку дія зовнішнього однорідного або змінного магнітного поля в кожний момент часу на міряльні котушки однакова за величиною, але протилежна за напрямком, що взаємно компенсує вплив зовнішнього поля.

Кожен із наведених способів забезпечує певний діапазон і закон зміни індуктивності та інші специфічні особливості, якими визначаються конструкції і сфери використання варіометра.

Застосування

• Варіометр у радіотехніці — котушка (шпуля) змінної індуктивності для настроювання частотних коливальних контурів;
• у геофізиці — прилад для визначення змін будь-яких величин (змін у часі напруженості геомагнітного поля Землі, магнітних варіацій, поля сили тяжіння поблизу земної поверхні (гравітаційних варіацій); для розвідки покладів корисних копалин;
• в авіації — пілотажний прилад для визначення швидкості зміни висоти польоту.
