Амперметр
Амперме́тр (від ампер і метр) — прилад для вимірювання сили струму постійного та/або струму змінного в амперах (А).

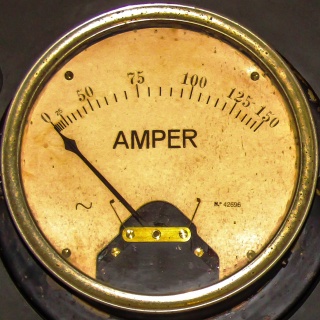

В аналогових амперметрах силу струму визначають за відхиленням стрілки або світлового покажчика, механічно пов’язаного з рухомою системою приладу. Відхилення останньої відбувається внаслідок силової взаємодії вимірюваного струму з магнітним полем, теплового впливу струму тощо.
У цифрових амперметрах вимірюваний струм перетворюється на кодований електричний сигнал, який керує цифровим індикатором.
В електричне коло амперметр вмикається послідовно. З метою уникнення змін у роботі кола внутрішній опір амперметра має бути суттєво меншим, аніж опір елементів, які послідовно з ним увімкнені. Деякі системи амперметрів допускають вимірювання постійного та змінного струму безпосередньо, інші з цією метою містять випрямляч.
Відповідно до діапазону вимірюваних струмів розрізняють кіло-, мілі-, мікро- та пікоамперметри. Для розширення діапазону вимірювання застосовують узбічники (шунти), вимірювальні трансформатори тощо. Поширеними є такі амперметри, конструкція яких перемиканням дає змогу змінювати межі вимірюваних струмів.
Література
- Собко Я. М. Елементи і монтаж радіоелектронної апаратури з основами електрорадіовимірювань. Київ, 2012.
- Горкунов Б. М., Львов С. Г., Тищенко А. А. Измерение параметров электрических цепей. Харьков, 2014.
